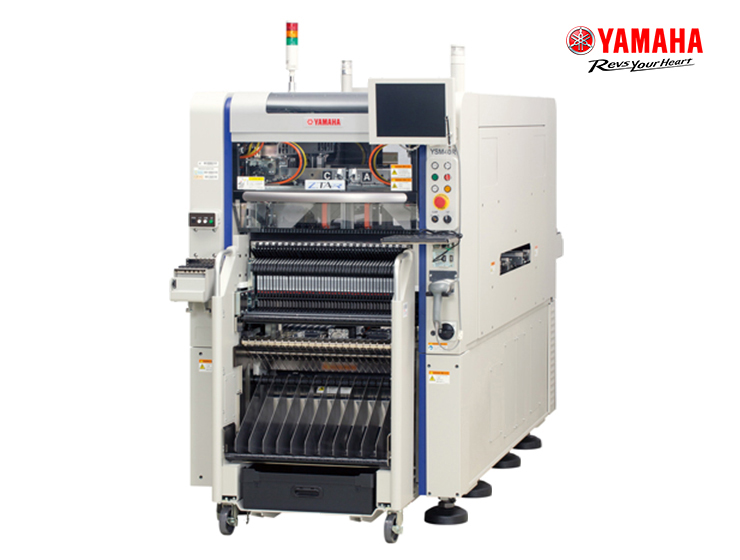

雅马哈高速模块贴片机YSM40R

所属分类： 雅马哈贴片机 | 发布日期：2023-06-21 05:06:48

采用小巧的平台构造，达成了高水平的贴装速度20万CPH，实现了生产率的全面革新

产品详情

1、高水平的生产率，高水平的贴装速度200000CPH

2、可灵活支持多种生产形态

2种贴装头规格，灵活的对应能力

3、支持高品质贴装和高运转率的各种技术

※完成了生产率的全面革新,高生产率

※灵活支持多种生产形态,支持高品质贴装和高运转率的技术

※与具备4台贴装头的4梁机型表面贴片机的贴装能力(CPH)。

		4 梁 4 贴装头规格 (YSM40R-4)
对应基板尺寸		L700 x W460mm ～ L50 x W50mm
贴装能力		200,000CPH (RS 贴装头规格)
可贴装的元件	高速 (RS) 贴装头	0201※～6.5mm×6.5mm (高 2.0mm 以下) ※选配
可贴装的元件	多功能 (MU) 贴装头	03015～45×60mm (高 15mm以下)
贴装精度 ※本公司使用评估用标准元件时		±35μm (25μm) Cpk ≧1.0 (3σ)
可安装的送料器数量		RS 贴装头 80 个 (以 8mm 料带换算) MU 贴装头 88 个 (以 8mm 料带换算) RS × 2+MU × 2贴装头84个 (以8mm料带换算)
电源规格		三相 AC 200/208/220/240/380/400/416V ±10%
供给气源		0.45MPa 以上、清洁干燥
外形尺寸		L1,000 × W2,100 × H1,550mm (突起物除外)
主体重量		约 2,100 kg
